カーナビ取付 (H28.12.11取付) |
|||||||||||||||||||||||||||||||||||||||
今回もPioneerさんのサイバーナビになりました。「AVIC-CW900」でネットショップで購入(119,500円税込) しました、「７V型ワイドVGA地上デジタルTV/DVD-V/CD/ Bluetooth/USB/SD/チューナー・DSP
AV一体型メモリーナビゲーション」で200mmワイドメインユニットでぴったりノート e-power に搭載できます。 |
|||||||||||||||||||||||||||||||||||||||
１．パーツの準備 先ずは、接続ケーブル等のパーツを準備しました。 TVアンテナ、GPSアンテナ、ステアリングスイッチは、NOTEメーカーオプションの「オリジナルナビ取付パッケージ」を使用しました。 集めたパーツは次のとおりです。
|
|||||||||||||||||||||||||||||||||||||||

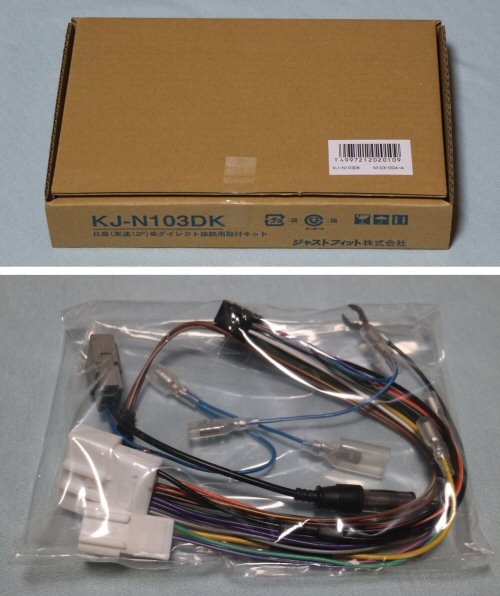

(1) 取付キット (KJ-N103DK) 日産車用の200mmワイドモデルのダイレクト接続ハーネスとアンテナｰ変換コネクターが同梱されています。純正ステアリングスイッチ用のミニプラグ付きです。  |
|||||||||||||||||||||||||||||||||||||||

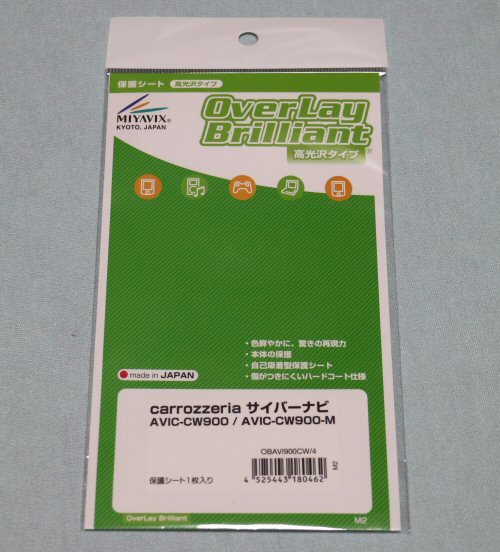

(2) 液晶保護フィルム (OverLay Brilliant CW900用) ナビに液晶保護フィルムを貼るのは始めてです。高光沢タイプと低反射タイプがあり、今回は高光沢タイプにしました。 特に問題なく、タッチ等の動作良好です。  |
|||||||||||||||||||||||||||||||||||||||

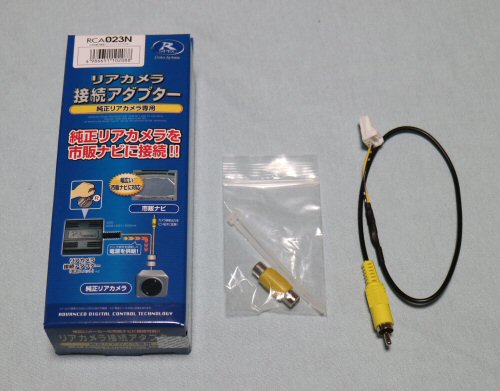

(3) 日産用ビデオ変換ケーブル (RCA023N) 車両側の映像信号をRCAコネクタに変換するもので、アラウンドビューモニター映像が取り出せます。今回は付属のRCA中継コネクタは不要でした。  |
|||||||||||||||||||||||||||||||||||||||
(4) 各アンテナ等の変換ケーブル ネットでリサーチした結果、変換ケーブルを見つけることができ、メーカーオプションの「オリジナルナビ取付パッケージ」を使用することができました。 ネットに感謝です。 ・TVｱﾝﾃﾅ変換ｹｰﾌﾞﾙ (GT13→HF201S 4本) ・GPSｱﾝﾃﾅ変換ｹｰﾌﾞﾙ (GT5→カロッツェリア) ・ｶﾒﾗ端子変換ｺﾈｸﾀｰ (RD-C200互換) 「オリジナルナビ取付パッケージ」のフィルムアンテナは、フロントガラス上部の左右に各１、後部座席の左右の三角窓に各１の計４つが取り付けられておりました。自動ブレーキ搭載車は、フロントガラスにフィルムアンテナを４つとも張ると受信感度が低下するらしいです。  |
|||||||||||||||||||||||||||||||||||||||
２．取付作業の開始 オーディオレス仕様のノート e-POWER MEDALIST は、納車時にはオーディオパネルにカバーが掛けてありました。  |
|||||||||||||||||||||||||||||||||||||||

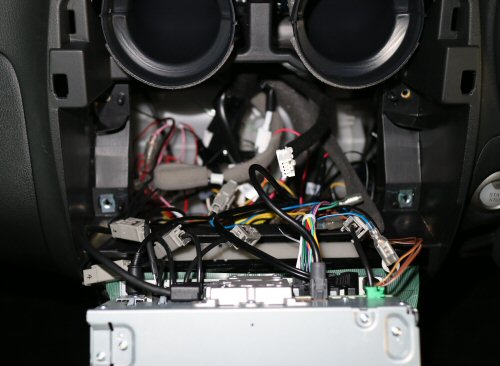

(1) ナビ本体取付 オーディオパネルを上の方から手前に引っ張って外し、ハザードランプのスイッチのコネクタを外します。ナビ本体と各ケーブルのコネクタを接続します。ETCとドライブレコーダーは後日の取付予定にしましたので、これで取付完了です。 TVアンテナとGPSアンテナの純正ハーネスがあると楽です。 （写真はETC、ドライブレコーダー取付後のものです）  |
|||||||||||||||||||||||||||||||||||||||
(2) ステアリングスイッチ ナビ側の設定（日産３）をして、無事にステアリングスイッチが使用できました。（Pioneerさんではステアリングリモコンと呼んでいます） これが結構便利で、付属のスマートコマンダーは使う機会が無くなりそうです。できれば、上下のスイッチも使えるようにしていただけたらよかったですが。  |
|||||||||||||||||||||||||||||||||||||||

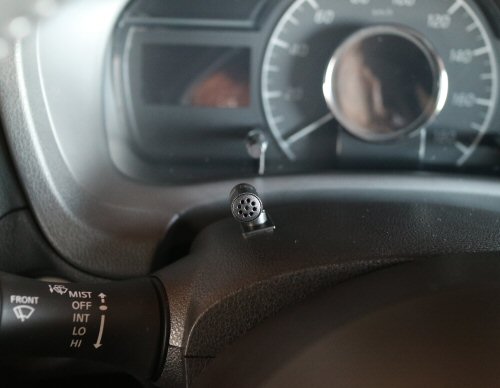

(3) 音声認識用マイク 音声認識用マイクは、ステアリングコラムの上の左側に取り付けて、ケーブルを隙間から内部に引き込んでいます。iPhoneをBluetooth接続して、ハンズフリー通話ができました。 運転中に電話が必要な時には便利そうです。  |
|||||||||||||||||||||||||||||||||||||||

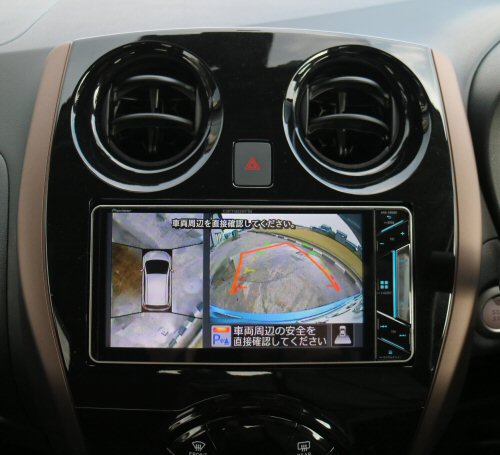

(3) 完成です 無事にリバース時にはアラウンドビューモニター映像が表示できました。オーディオは、純正のスピーカーにしてはいい音のように感じました。ドアの遮音対策でデッドニング効果があるのかもしれません。iPhoneの音楽もBluetooth経由で再生できました。  |
|||||||||||||||||||||||||||||||||||||||
３．使ってみました ・前車のナビは、1セグチューナーでしたので、流石にフルセグはきれいです。ナビの操作もかみさんのAVIC-ZH77よりも、反応が早く、いい感じです。 ・ナビのお姉さんの音声案内に訛りがあるようで、是非バージョンアップの際には改善してほしいものです。 ・AVIC-CW900の商品付属分の無償バージョンアップが、通信機能非使用時の場合、いままでの「2019年4月末まで」が「2020年4月末まで」に変更されたようです。１年の延長でありがたい事です。(2017.6) ・純正ナビと同様に手動でアラウンドビューモニターの映像が見られるかと思いまして、スイッチを付けてナビのリバース入力をHighにするようにしましたが、車輌側から映像は常時出力されていないことが分かりました。なにか方法はないものかと探しております。 ・SDの音楽の再生方法が、いまいち分からずマニュアルを調べております。 「階層化した任意のホルダーをランダム再生したい」について、結局、Pioneerさんのサポートセンターに問い合わせましたら、ホルダーに直接楽曲ファイルがある場合にランダム再生が可能とのことでした。残念！ 今後のバージョンアップに期待したいところです。 |
|||||||||||||||||||||||||||||||||||||||
《R1.11.2》 かみさんのノートのAVIC-ZH77が故障しまして、私のノートのAVIC-CW900を取外して、取付けました。私のノートには、AVIC-CW902を購入して取付けまして、これでバージョンアップ無料期間が延びました。本体のみの交換でETCやドライブレコーダーなどはそのまま使用できました。 CW900とCW902は、外見は同じで、ハイレゾ音源のネイティブ再生に対応などいくつかの機能追加があるようですが、ほぼ同じナビのようです。オンライン化の機能追加などでモデルチェンジされた910シリーズが既に発売されておりましたが、CW902に比べCW910は価格がかなり高めとなっています。  |
|||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||
